Balktype: Slofbalk  met rail S-41

Een meter brede slofbalk (HE-400B of ½ 800A) met plooischotten. Op de balk is een rail S-41 met klemplaten bevestigd.

Uitgangspunt voor de maximale hoekdruk is:

- 40 ton per wiel met maximaal 2 wielen, is 80 ton (800 KN).

Klik hier voor doorsnede rail S-41

Klik hier voor doorsnede balk met rail S-41

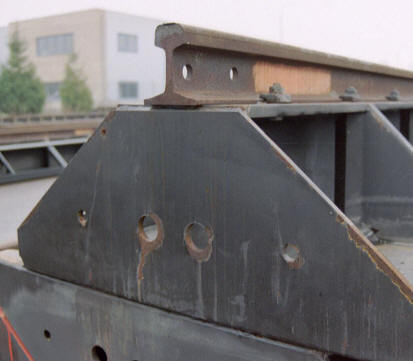

Balktype: Slofbalk met rail S-49

Een meter brede slofbalk (HE-400B of ½ 800A) met plooischotten. Op de balk is een rail S-49 met klemplaten bevestigd.

Uitgangspunt voor de maximale hoekdruk is:

- 50 ton per wiel met maximaal 2 wielen, is 100 ton (1000 KN).

Klik hier voor doorsnede rail S-49

Klik hier voor doorsnede balk met rail S-49

BELANGRIJK: Wanneer een torenkraan 4 wielen per hoek heeft en bijvoorbeeld een spoorbreedte van 8 of 12 meter, zijn er afwijkende maximale hoekdrukken mogelijk. Deze kunnen op aanvraag door onze constructeur worden berekend.

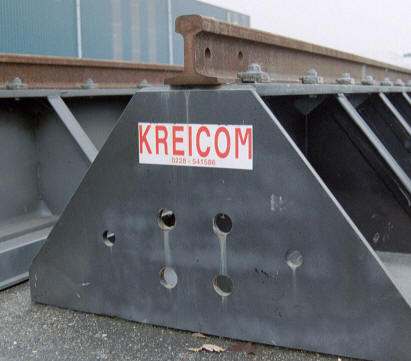

Zware uitvoering slofbalk 1,25 meter breed met rail UIC-54A.

Een 1,25 meter brede slofbalk (HE-600B) met plooischotten.

Op de balk is een rail UIC-54A met klemplaten bevestigd.

Deze rail worden gebruikt voor hoekdrukken hoger dan 100 ton.

Klik hier voor doorsnede rail UIC-54A

Klik hier voor doorsnede balk met rail UIC-54A

Bochten in rail S-41 en S-49

Omdat niet alle bouwwerken in een rechte lijn worden uitgevoerd kunt u bij Kreicom ook terecht voor bochtstukken. Deze bochten zijn in verschillende graden leverbaar, zie prijslijst, in de uitvoering met rail S-41 of rail S-49.
